Опис:

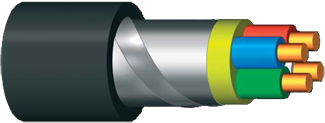

Кабель з мідними однодротяними або багатодротяними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою, в загальній полівінілхлоридної поясної ізоляції, поверх якої накладено бронепрокров з двох сталевих стрічок і захисний герметичний полівінілхлоридний шланг. Кабелі з перетином жил від 2,5 до 35 мм2 мають однодротяна конструкцію жил. На вимогу споживача кабелі з перетином жив від 16 до 35 мм2 можуть бути виготовлені в багатодротяна виконанні



Конструкція:


1. Струмопровідна жила - мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483.
2. Ізоляція - з полівінілхлоридного пластикату (ПВХ). Ізольовані жили багатожильних кабелів мають відмінне забарвлення. Ізоляція нулевихжіл виконується блакитного кольору. Ізоляція жил заземлення виконується двокольорового (зелено-жовтого забарвлення).
3. Скрутка - ізольовані жили двох-, трьох-, чотирьох-і пятіжільних кабелів скручені; двожильні кабелі мають жили однакового перерізу, трьох-, чотирьох-і пятіжільних мають всі жили однакового перерізу або одну жилу меншого перетину (жилу заземлення або нульову).
4. Поясна ізоляція - в кабелях із захисним покровом типу БбШв випрессованную з ПВХ пластикату; в кабелях марки ВБбШнг з ПВХ пластикату зниженої горючості. Поверх скручених жив в кабелях марок ВБбШзнг з круглими і секторними жилами накладена випрессованную поясна ізоляція з полівінілхлоридного пластикату зниженої горючості, яка повинна заповнювати проміжки між ізольованими жилами.
5. Захисний покрив - типу БбШв:
- броня з двох сталевих стрічок, накладених так, щоб верхня стрічка перекривала зазори між витками нижньої стрічки;
- захисний шланг, випрессованную з ПВХ пластикату, в кабелях марки СБ бШнг, ВБбШзнг з ПВХ пластикату зниженої горючості.

Область застосування:


Для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц, одножильні кабелі застосовуються в мережах постійної напруги. Для прокладки в землі (траншеях), приміщеннях, тунелях, каналах, шахтах (крім прокладки в блоках), а також на відкритому повітрі, якщо кабель не піддається значним розтягуючих зусиллям, але за наявності небезпеки механічних пошкоджень в процесі експлуатації. Кабелі марки СБ бШв не поширюють горіння при одиночній прокладці. Кабелі марки СБ бШнг, СБ бШзнг не поширюють горіння при прокладці в пучках. Кабелі марки СБ бШзнг застосовують для електропостачання електроустановок, вимагають ущільнення кабелів при введенні в електроустаткування.



Технічні характеристики:

Діапазон температур .....................................................................................................................від -50 ° С до +50 ° С
Відносна вологість повітря при температурі до +35 ° С. ......................... ........................................................... . до 98%
Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче ........................... -15 ° С
Мінімальний радіус вигину при прокладці:
кабелів одножильних ...................................................................................................................15 зовнішніх діаметрів
кабелів багатожильних ...............................................................................................................7.5 зовнішніх діаметрів
Номінальна частота ..............................................................................................................................................50 Гц
Випробувальне змінну напругу частотою 50 Гц (тривалість випробування 10 хв.):
на напругу 0,66 кВ.................................................................................................................................................. 3 кВ
на напругу 1 кВ .....................................................................................................................................................3,5кВ
Тривало допустима температура нагріву жил кабелів при експлуатації ..................................... ......................... +70 ° С
Максимально допустима температура нагріву жил при струмах короткого замикання ......................................... +160 ° С
Тривалість короткого замикання не повинна перевищувати ....................... .............................................................. 4 с
Допустимий нагрів жил кабелів в аварійному режимі ..................................... ................................... не більше +80 ° С
Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.
Будівельна довжина кабелів для перерізів основних жил:
2,5 ÷ 16 мм2 ........................................................................................................................................................450м
25 ÷ 70 мм2 .........................................................................................................................................................300м
95 мм2 і більше ....................................................................................................................................................200м
Термін роботи .................................................................................................................................................30 років
Гарантійний термін експлуатації ........................................................... 5 років з дати введення кабелів в експлуатацію
