Рис 1.1 Умовні графічні позначення в схемах електричних, радіотехнічних та автоматизації



  1. транзистор структури р-n-р в корпусі, загальне позначення
  2. транзистор структури п-р-п в корпусі, загальне позначення
  3. транзистор польовий з pn-переходом і п каналом
  4. транзистор польовий з pn-переходом і р каналом
  5. транзистор одноперехідний з базою п типу, б1, б2 виводи бази, е - вивід емітера
  6. фотодіод
  7. діод випрямляючий
  8. стабілітрон (діод лавинний випрямний) односторонній
  9. діод тепло-електричний
  10. тиристор діодний, що стирається в зворотному напрямку
  11. стабілітрон з двосторонньою провідністю
  12. тиристор тріодний
  13. фоторезисто
  14. змінний резистор, реостат, загальне позначення
  15. змінний резистор
  16. змінний резистор з відводами
  17. налаштовний резистор-потенціометр
  18. терморезистор з позитивним температурним коефіцієнтом прямого нагріву (підігріву)
  19. варистор
  20. конденсатор постійної ємності, загальне позначення
  21. конденсатор постійної ємності поляризований
  22. конденсатор оксидний поляризований електролітичний, загальне позначення
  23. резистор постійний, загальне позначення
  24. резистор постійний з номінальною потужністю 0, 05 Вт
  25. резистор постійний з номінальною потужністю 0, 125 Вт
  26. резистор постійний з номінальною потужністю 0, 25 Вт
  27. резистор постійний з номінальною потужністю 0, 5 Вт
  28. резистор постійний з номінальною потужністю 1 Вт
  29. резистор постійний з номінальною потужністю розсіювання 2 Вт
  30. резистор постійний з номінальною потужністю розсіювання 5 Вт
  31. резистор постійний з одним симетричним додатковим відведенням
  32. резистор постійний з одним несиметричним додатковим відведенням

    Рис 1.1 Умовні графічні позначення ЕРЕ в схемах електричних, радіотехнічних та автоматизації

  33. конденсатор оксидний неполяризований

  34. конденсатор прохідний (дуга позначає корпус, зовнішній елекрод)

  35. конденсатор змінної ємності (стрілка позначає ротор);

  36. конденсатор підлаштування, загальне позначення

  37. варикап

  38. конденсатор протизавадний

  39. світлодіод

  40. тунельний діод

  41. лампа розжарювання освітлювальна та сигнальна

  42. дзвінок електричний

  43. елемент гальванічний або акумуляторний

  44. лінія електричного зв'язку з одним відгалуженням

  45. лінія електричного зв'язку з двома відгалуженнями

  46. група проводів, підключених до однієї точки електричного з'єднання. Два проводи

  47. чотири проводи, підключених до однієї точки електричних з'єднань

  48. батарея з гальванічних елементів або батарея акумуляторна

  49. кабель коаксіальний. Екран з'єднаний з корпусом

  50. обмотка трансформатора, автотрансформатора, дроселя, магнітного підсилювача

  51. робоча обмотка магнітного підсилювача

  52. керуюча обмотка магнітного підсилювача

  53. трансформатор без сердечника (магнітопровода) з постійною зв'язком (точками позначені початки обмоток)

  54. трансформатор з магнітоелектричним сердечником

  55. котушка індуктивності, дросель без магнітопроводу

  56. трансформатор однофазний з феромагнітним магнітопроводом і екраном між обмотками

  57. трансформатор однофазний триобмотковий з феромагнітним магнітопроводом з відведенням у вторинній обмотці

  58. автотрансформатор однофазний з регулюванням напруги

  59. запобіжник

  60. запобіжник вимикач

  61. запобіжник-роз'єднувач

  62. з'єднання контактне роз'ємне

  63. підсилювач (напрямок передачі сигналу вказує вершина трикутника на горизонтальній лінії зв'язку)

  64. штир роз'ємного контактного з'єднання

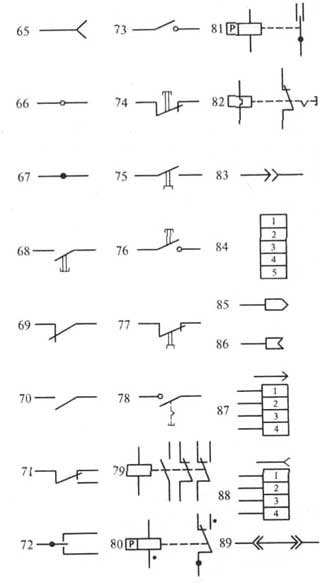

    Рис 1.1 Умовні графічні позначення в схемах електричних радіотехнічних та автоматизації
  65. гніздо рознімних контактних з'єднань
  66. контакт розбірного з'єднання наприклад за допомогою затискача
  67. контакт нерозбірного з'єднання, наприклад здійсненого пайкою
  68. вимикач кнопковий однополюсний натискний з Замикаючим контактом з самоповерненням
  69. контакт комутаційного пристрою розмикаючими, загальне позначення
  70. контакт комутаційного пристрою (Вимикача, реле) замикає, що загальне позначення. Вимикач
  71. контакт комутаційного пристрою перемикаючий, загальне позначення. Однополюсний перемикач на два напрями
  72. контакт перемикаючий трипозиційний з нейтральним положенням
  73. контакт що замикає без самоповороту
  74. вимикач кнопковий натискний з розмикаючим контактом
  75. вимикач кнопковий витяжний із замикаючим контактом
  76. вимикач кнопковий натискний з поверненням кнопки
  77. вимикач кнопочний витяжний з розмикаючим контактом
  78. вимикач кнопковий натискний з поверненням зо допомогою вторинного натискання кнопки
  79. реле електричне із замикаючим розмикаючим і перемикаючим контактами
  80. реле поляризоване на один напрямок струму в обмотці з нейтральним положенням
  81. реле поляризоване на обидва напрями струму в обмотці з нейтральним положенням
  82. Реле електротеплове без самоповороту, з поверненням допомогою вторинного натискання кнопки
  83. роз'ємне однополюсне з'єднання
  84. гніздо п'ятипровідне контактного роз'ємного з'єднання
  85. штир контактного роз'ємного коаксіального з'єднання
  86. гніздо контактних з'єднань
  87. штир чьотирьох з'єднаннь
