Опис:

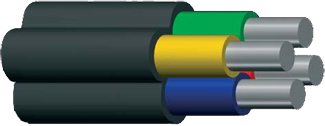

Кабель з алюмінієвими однопроволочними (ож) або багатопроволочними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридної оболонці. Оболонка в багатожильних кабелях повторює форму скручених жил. Кабелі з перетином жил від 2,5 до 120 мм2 мають однопроволочну конструкцію жил. На вимогу споживача кабелі з перетином жил від 16 до 120мм2 можуть бути виготовлені в багатопроволочному виконанні.

Конструкція:


1. Струмопровідна жила: алюмінієва, - скручена або однопроволочна
2. Ізоляція: полівінілхлоридний пластикат І40-13А
3. Оболонка: полівінілхлоридний пластикат О-40

Область застосування:


Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну напругу 0,66 кВ та 1 кв частоти 50 Гц. Прокладка та експлуатація - на повітрі при відсутності небезпеки механічних пошкоджень, а також в грунті (у траншеях) з низькою корозійною активністю без впливу розтягуючих зусиль



Технічні характеристики:

Діапазон температур............................................................................................................. від -50 ° С до +50 ° С
Відносна вологість повітря при температурі до +35 ° С. ......................... .................................................. . до 98%
Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче ................... -15 ° С
Мінімальний радіус вигину при прокладці:
кабелів одножильних............................................................................................................10 зовнішніх діаметрів
кабелів багатожильних .......................................................................................................7.5 зовнішніх діаметрів
Номінальна частота.......................................................................................................................................50 Гц
Випробувальна змінна напруга частотою 50 Гц:
на напругу 0,66...............................................................................................................................................3 кВ
на напругу 1 кВ.............................................................................................................................................3,5 кВ
Тривало допустима температура нагріву жил кабелів при експлуатації ........................................................ +70 °С
Максимально допустима температура нагріву жил при струмах короткого замикання .................................. +160 °С
Тривалість короткого замикання не повинна перевищувати .............................................................................. 4 с
Допустимий нагрів жил кабелів в аварійному режимі ................................................................... не більше +80 °С
Будівельна довжина кабелів для перерізів основних жил:
1,5 ÷ 16 мм2..................................................................................................................................................450м
25 ÷ 70 мм2..................................................................................................................................................300 м
95 мм2 і більше.............................................................................................................................................200 м
Термін роботи ..........................................................................................................................................30 років
Гарантійний термін експлуатації .................................................... 5 років з дати введення кабелів в експлуатацію
