Опис:

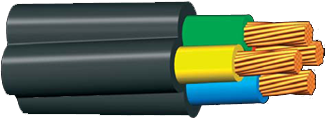

Кабель з мідними однопроволочними або багатопроволочними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридної оболонці. Оболонка в багатожильних кабелях повторює форму скручених жив. Кабелі з перетином жив від 1,5 до 35 мм2 мають однопроволочну конструкцію жил. На вимогу споживача кабелі з перетином жил від 16 до 35 мм2 можуть бути виготовлені в багатопроволочному виконанні



Конструкція:


1. Струмопровідна жила - мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483.
2. Ізоляція - з полівінілхлоридного пластикату (ПВХ). Ізольовані жили багатожильних кабелів мають відмінне забарвлення. Ізоляція нульових жил виконується блакитного кольору. Ізоляція жил заземлення виконується двокольорового (зелено-жовтого забарвлення).
3. Скрутка - ізольовані жили двох-, трьох-, чотирьох-і п'ятижильних кабелів скручені; двожильні кабелі мають жили однакового перерізу, трьох-, чотирьох-і п'ятижильні мають всі жили однакового перерізу або одну жилу меншого перетину (жилу заземлення або нульову).
4. Оболонка - з ПВХ пластикату, в кабелях марки ВВГ нг з ПВХ пластикату зниженої горючості.

Область застосування:


Для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. Для прокладки в сухих і вологих виробничих приміщеннях, на спеціальних кабельних естакадах, в блоках, а також для прокладки на відкритому повітрі. Кабелі не рекомендуються для прокладки в землі (траншеях). Кабелі марки ВВГ не поширюють горіння при одиночній прокладці. Кабелі марки ВВГ нг не поширюють горіння при прокладці в пучках.

Технічні характеристики:

Діапазон температур ............................................................................................................від -50 ° С до +50 ° С
Відносна вологість повітря при температурі до +35 ° С. ......................... .................................................. . до 98%
Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче ................... -15 ° С
Мінімальний радіус вигину при прокладці:
кабелів однопроволочних ....................................................................................................10 зовнішніх діаметрів
кабелів багатопроволочних ................................................................................................7.5 зовнішніх діаметрів
Номінальна частота ......................................................................................................................................50 Гц
Випробувальна змінна напруга частотою 50 Гц:
на напругу 0,66 кВ...........................................................................................................................................3 кВ
на напругу 1 кВ ............................................................................................................................................3,5 кВ
Тривало допустима температура нагріву жил кабелів при експлуатації ..................................... .................. +70 °С
Максимально допустима температура нагріву жил при токах короткого замикання ......................................+160 °С
Тривалість короткого замикання не повинна перевищувати ....................................................................... ...... 4 с
Допустимий нагрів жил кабелів в аварійному режимі ..................................... ............................. не більше +80 °С
Будівельна довжина кабелів для перерізів основних жил:
1,5 ÷ 16 мм2 .................................................................................................................................................450м
25 ÷ 70 мм2................................................................................................................................................. 300 м
95 мм2 і більше ............................................................................................................................................200 м
Термін роботи ..........................................................................................................................................30 років
Гарантійний термін експлуатації .................................................... 5 років з дати введення кабелів в експлуатацію
